Beschreibung
Produktbeschreibung „Spatz D300 Kombi“ Beutenheber / Zargenheber
Verwendung im Freiland am Beutenständer oder dem Innenraum.
Zum Einsatz im Freigelände befinden sich an der Hinterseite des Räderfußes Lufträder im Durchmesser von 30cm.
Im Innenraum ermöglichen die an den Stützfüßen angebrachten doppelpaarigen Lenkrollen (Durchm. 50mm) Arbeiten in enger Umgebung.
Bei Arbeiten im Freigelände wird zur Entlastung der kleinen Lenkrollen ein Brett unter die Stützfüße geschoben.
Zum Abtransport werden angehobene Zargen (Beuten) auf den Rollenfuß niedergelassen.
Einstellbare Zentrierbleche am Rollenfuß verhindern ein Verrutschen der Last.
Der „Spatz“ ist mit wenigen Handgriffen in zwei handliche, kofferraumgerechte Teile zerlegbar.
Im Honigraum, zum Transport oder Einlagerung von Honigbehältern
wird der Scherengreifer gegen einen Behältergreifer (max. 50kg) oder Hobockgreifer (25kg / 40kg) ausgetauscht.
Das optional erhältliche Stützrad wird an die Telekopsäule angesteckt und mit einer Griffschraube gesichert.
Mit der frei wählbaren Höheneinstellung des Stützrades lässt sich der Kippbereich des Gerätes festlegen.
Die angehobene Zargenlast verlagert sich beim Zurückkippen von den Stützfüssen auf die Räder.
So kann das Gerät mühelos aus dem Arbeitsumfeld weggezogen werden.
Unterstützung auch beim kräftesparenden Abtransport schwerer (Honig-) Zargen.
Option: Höheneinstellbares Stützrad
Option: Behältergreifer für Edelstahlbehälter mit Bügelgriffen
Option: Hobockgreifer für Kunststoffbehälter mit 25kg oder 40kg
Bedienung des „Spatz“ an der Beute im Freien:
- Einstellen der benötigten Hubhöhe am Teleskopständer.
- Anfahren des „Spatz D300“ an die Beute.
- Unterlegen eines Brettes zur Entlastung der kleinen Lenkrollen.
- Den Scheren- oder Zangengreifer auf die zu hebende Zarge absenken und entsichern.
- Die Bremse an der Seilwinde (roter Klemmhebel an der Kurbel) anziehen.
- Die Zarge(n) mit Hilfe der Seilwinde bis zur Klemmung unterhalb der Seilwinde anheben.
- Den „Spatz“ Ankippen und rückwärts abfahren.

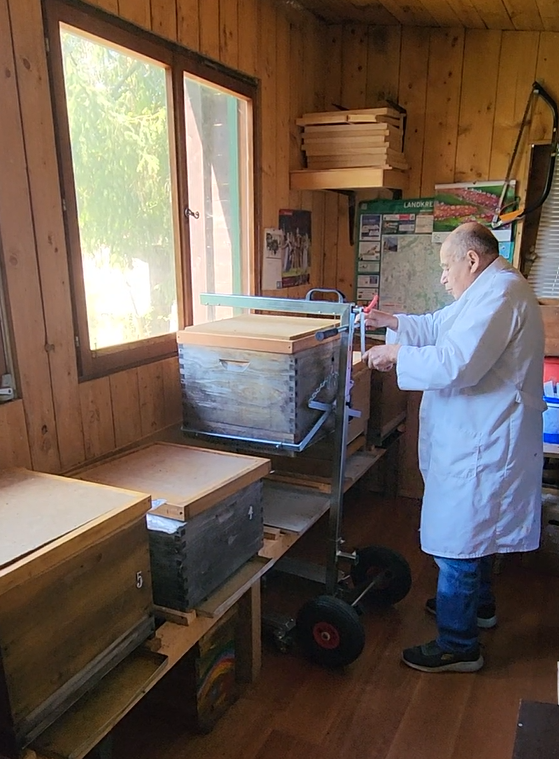

Bedienung des „Spatz“ im Innenraum:
- Auswahl des richtigen Greifers und Einstellen der Hubhöhe.
- Anfahren des „Spatz D300“ an die Beute.
- Den Greifer absenken und an die Beute oder dem Gebinde ansetzen.
- Die Bremse an der Seilwinde (roter Klemmhebel an der Kurbel) anziehen.
- Das Gewicht anheben, bis es unter der Seilwinde klemmt.
- Den „Spatz“ abfahren.
Technische Daten:
Eigengewicht: 19kg
Hubhöhe max. 1,75m
Hubgewicht max. 80kg
Belastung am Rollenfuß: max.130kg
Bereifung hinten: Lufträder Durchm. 300mm.
Bereifung vorne: Doppelpaarige Lenkrollen Durchm. 50mm
Spurbreite: 560mm
